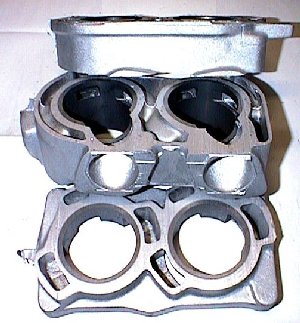

| ライナーが鋳込まれたシリンダー | ライナー鋳込み部を輪切りにしたところ | |
 |
 拡大 |
技術情報
|
■ 鋳込み技術 |
|---|
| 抜群の密着性 |
鋳込み金具を高周波発生装置により均一に加熱処理することで ＡＬと金具の間隙の無い密着性に優れた製品ができます。 |
ライナーが鋳込まれたシリンダー ライナー鋳込み部を輪切りにしたところ
| ■ 当社で現在扱っている材料 |
| ●アルミニウム合金の特性比較 |
|---|
| 表中の数字は １（優）→５（劣）の順に劣る |
合金名 AC2A 3 2 2 2 2 2 有 2 3 3 3 2 4 2 AC2B 3 2 2 2 2 2 有 3 3 3 4 2 4 2 AC4A 2 1 2 1 2 2 有 2 3 2 3 2 4 2 AC4B 2 1 2 1 2 2 有 2 3 4 3 2 4 2 AC4C 2 1 1 1 1 1 有 3 4 2 3 1 3 2 AC4CH 2 1 1 1 1 1 有 3 4 2 3 1 3 2 AC4D 2 2 1 1 1 1 有 2 4 2 3 1 3 2 AC7A 5 4 5 5 4 4 無 3 1 1 1 4 1 5
| ●砂型試験片の機械的性質 |
|---|
| 合金名 | 質別 | 引張試験 | ブリネル 硬さ HBS 10/500 |
|
|---|---|---|---|---|
| 引張 強さ N/mm2 |
伸び ％ |
|||
| AC2A | F | 150以上 | ― | 約７０ |
| T6 | 230以上 | ― | 約９０ | |
| AC2B | F | 130以上 | ― | 約６０ |
| T6 | 190以上 | ― | 約８０ | |
| AC4A | F | 130以上 | ― | 約４５ |
| T6 | 220以上 | ― | 約８０ | |
| AC4B | F | 140以上 | ― | 約８０ |
| T6 | 210以上 | ― | 約１００ | |
| AC4C | F | 140以上 | 2以上 | 約５５ |
| T5 | 150以上 | ― | 約６０ | |
| T6 | 210以上 | 1以上 | 約７５ | |
| AC4CH | F | 140以上 | 2以上 | 約５０ |
| T5 | 150以上 | 2以上 | 約６０ | |
| T6 | 230以上 | 2以上 | 約７５ | |
| AC4D | F | 130以上 | ― | 約６０ |
| T5 | 170以上 | ― | 約６５ | |
| T6 | 220以上 | 1以上 | 約８０ | |
| AC7A | F | 140以上 | 6以上 | 約５０ |
